Как выбрать тепловизор

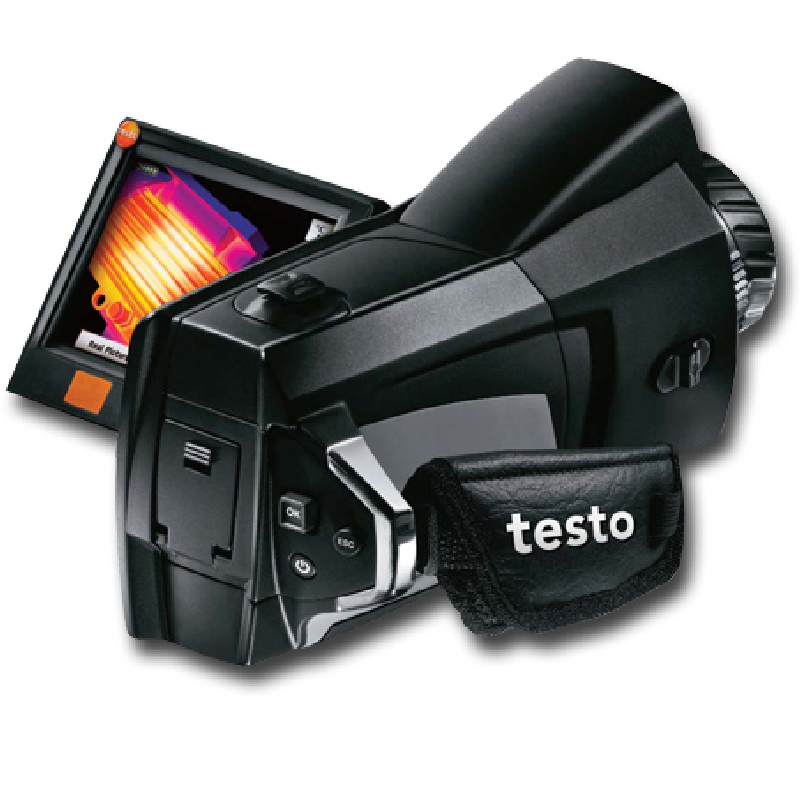

Тепловизор это устройство, позволяющее снимать в инфракрасном спектре. Тепло уходит из нагретого объекта через поверхность. Увидев тепловое излучение, по его неоднородности можно судить по состоянию объекта, и это принцип лежит в основе тепловой диагностики. Визуализировать, то есть получить изображение теплового излучения в видимом спектре и позволяет тепловизор, один из наиболее эффективных инструментов неразрушающего контроля, приобретающего всё большую популярность.

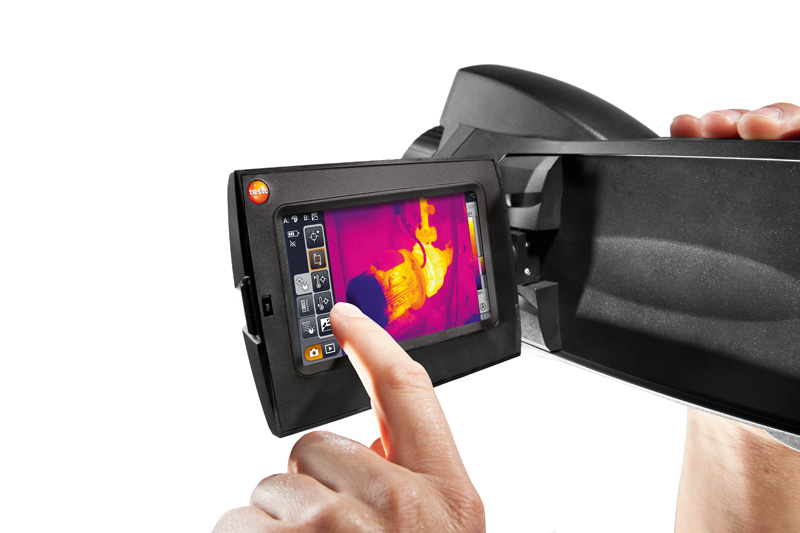

В основе работы тепловизора лежит инфракрасный датчик, преобразующий тепловое излучение в электрические сигналы. В современных тепловизорах в качестве инфракрасного датчика обычно используется матрица, состоящая из множества миниатюрных чувствительных элементов. Полученный от датчика сигнал преобразуется, усиливается и выводится на экран прибора, может быть сохранен в цифровом виде во встроенной памяти.

Как правило, выбирая тепловизор, цена является показателем его функциональности и технических возможностей. Однако даже бюджетные модели могут эффективно выполнять диагностические задачи, поэтому при выборе необходимо обращать внимание на его основные характеристики и исходить из задач, для решения которых приобретается прибор.

Верхняя граница диапазона измеряемых температур.

Если тепловизор будет использоваться для тепловизионной съемки зданий на предмет дефектов ограждающих конструкций и систем вентиляции и кондиционирования, тепловизионного обследования электрооборудования и объектов электроэнергетики, то будет достаточно обычных моделей с верхней границей в 250°С. При проверке теплоизоляции котлов, печей, паропроводов и других высокотемпературных инженерных систем следует выбрать прибор с верхней границей 600-1000°С. Если необходимо решать задачи, связанные с термообработкой, металлургией, производством стекла, керамики, кокса, цемента и т.п., то следует выбрать прибор с верхней границей 2500°С.

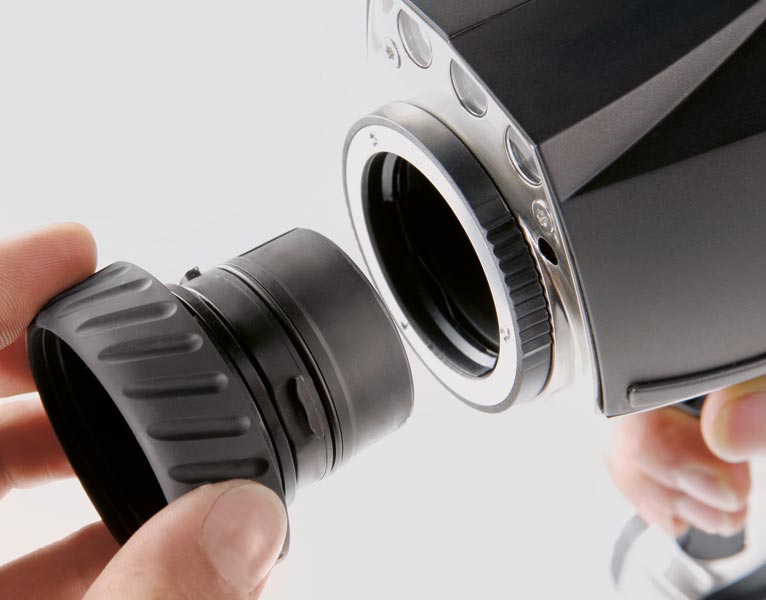

Угловое поле зрения и оптическая разрешающая способность.

По этой характеристике следует выбирать прибор исходя из предполагаемых размеров объектов тепловизионного обследования и минимальных размеров дефектов, которые планируется регистрировать. Угловое поле зрения позволяет оценить, с какого минимального расстояния возможна будет съемка объектов той или иной величины. Оптическая разрешающая способность определяет минимальный размер наблюдаемых в ходе тепловизионной съемки дефектов.

Размер матрицы

От количества чувствительных элементов матрицы зависит четкость получаемого изображения. Минимальный размер матрицы тепловизора зачастую бывает регламентирован нормативными актами в данной сфере.
