Измерения оптическим нивелиром
Во время геометрического нивелирования превышение между точками получают как разность отсчётов по рейкам при горизонтальном положении визирной оси нивелира. Этот метод является наиболее простым и точным, но позволяет с одной постановки прибора получить превышение не более длины рейки, поэтому при больших превышениях в горной местности его эффективность падает.
Определение превышения заключается в визировании горизонтальным лучом с помощью оптического нивелира и отсчета разности высот по рейкам, где:
А — отсчет по задней рейке;
В — отсчет по передней рейке;
Точность отсчета по рейкам составляет от 1-2 мм (техническое нивелирование) до 0.1 мм (нивелирование I класса).

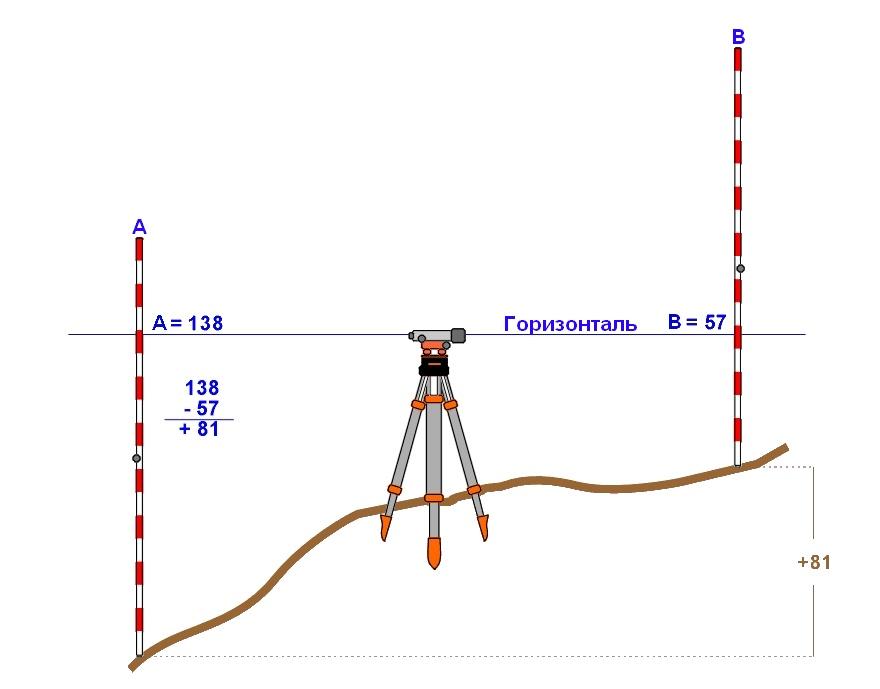

На рисунке показано нивелирование методом «из середины», также существует метод «вперед».

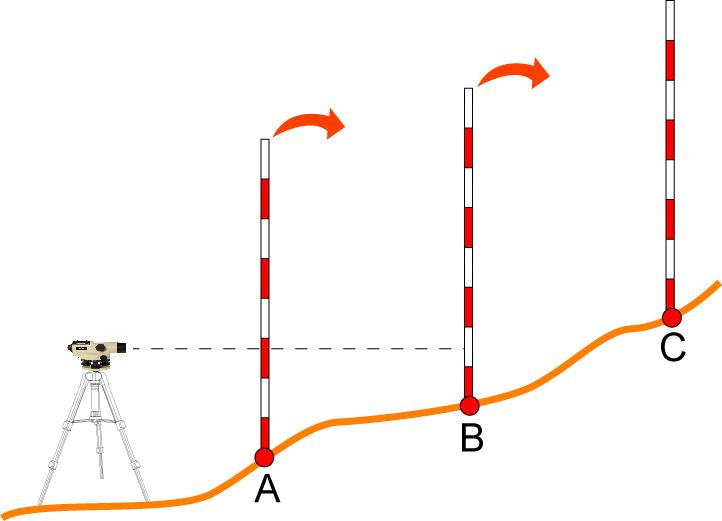

Способ геометрического нивелирования вперед
Для установки нивелира в рабочее положение его закрепляют на штативе становым винтом и вращением сначала двух, а затем третьего подъемных винтов приводят пузырек круглого уровня на середину. Отклонение пузырька от середины допускается в пределах второй окружности. Приближенное наведение на нивелирную рейку выполняют с помощью мушки, расположенной сверху зрительной трубы. Более точное наведение осуществляют вращением наводящего винта зрительной трубы, которую перед отсчетом по рейке предварительно устанавливают по глазу (вращением окуляра) и по предмету (вращением кремальеры) для четкого совместного изображения сетки нитей и делений на нивелирной рейке. Отсчет с рейки снимают в миллиметрах по средней нити сетки следующим образом. Сначала записывают полные дециметры, затем полные сантиметры и наконец, доли сантиметров определяемые на глаз. Например на рисунке отсчет по рейке равен:
25 дм = 2500 мм
8 см = 80 мм
0,6 см = 6 мм
2586 мм
